DK7780线切割机床

2020-08-31 15:25:52

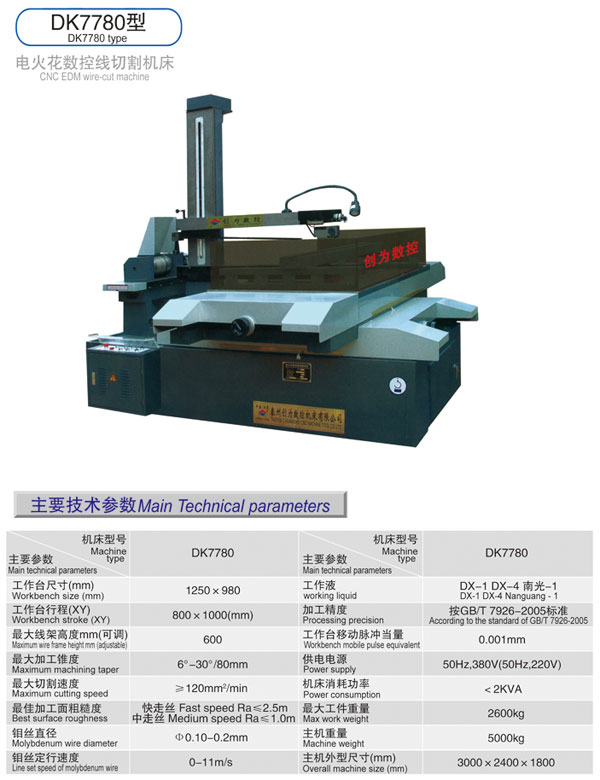

DK7780线切割机床
详细介绍:

线切割机床主要结构和性能:

机床床身:采用T型复式箱体整体结构;主承载结构支撑筋连接拖板、线架、运丝基准面,构成多组合T型线、面、体的稳定整体,消失模铸造-确保整体机身的刚性稳定性,基准面的平面度在动静态中的精度得到保证,提高了机身承载面的载荷重量。

工作台拖板部分:拖板采用凹凸实体、米字型加强筋结构,金属模鋳造-组织结构稳定、不易产生形状误差(变形)。滚珠丝杠和线性导轨设计安装在同一个基体的基准面上-提高装配位置精度、消除装配误差(装配两个基体拖板基准面的形位公差精度很难保证)。

线架部分:立柱应用C型箱体结构。C型立柱的上部(上线架)和下线架体相对成为固定式线架-刚性强不容易产生共振现象;排丝轮组件的数值压簧机构-确保钼丝的衡张力;方形导杆升降机构中应用齿轮、螺纹二次变速、变向和V型导向、V型滑块紧定锁紧-可靠方便的调整切割高度(电动);上喷水装置由喷水板、挡丝器、挡水海绵组成,连接在方形导杆下方-稳定钼丝的颤动、辅助上喷水板的冷却液完全喷注在加工部位。

线切割机床厂家

线切割机床工作台传动结构特性:

线性导轨、精滚珠丝杠和精齿轮箱组合理安装在一个基体的基准面上-确保线性导轨的直线度、平行度和滚珠丝杠的上母线、侧母线的平行度。

线性导轨上滑块付的中心跨度合理分布在拖板、支撑面的中心和重心的对称点上-确保工作台动静负载均分在滑块上,提升精度稳定性。

线切割机床系统的主要特点:

    四轴联动控制,上下异形面加工;全绘图式自动编程;加工时可编程;具有AUOTCAD、AUTOP数据接口;加工轨迹,加工数据实时跟踪显示;停电记忆,上电恢复加工;两种不同类型的加工卡让用户任意选择;两种不同的加工方式让用户极易个性选择和扩大加工对象;加工控制稳定可靠;使用方便,界面友好;PC软件和控制卡的结合使用控制是未来线切割加工的*发展方向。

    HF系统编程方便、功能强大: 良好的操作平台,能广泛的满足各方面人员对编程的要求,特色如下:

 (1)具有两种不同属性的几何元素辅助线(点、线、圆)和轨迹(直线和圆弧)。从而克服了那种只有一种属性就必须用“剪刀”的情况,使编程更为快捷。

 (2)强大的与AUTO CAD交换图形的能力,HF能读取任何R13、R14、AUTOCAD2000、2002、2004、2005、2006、2008系列以及更高版本的DXF图形文件。

 (3)自带CAD字库和HGD字库(各种字体的国际字库),能轻松的加工各种汉字和西文字符。

 (4)自带丰富的常用曲线库和公式曲线处理功能,如含有渐开齿轮(变齿位、花键齿轮、小模数齿、齿条等)、摆线齿、链轮齿、分度凸轮及非圆节曲线凸轮等。对于公式曲线,即可处理一般公式曲线,还可以处理推导式公式曲线。

 (5)多种等距方式(一般等距、渐变等距、变锥等距、变距等距等),多种偏离方式(一般偏离方式、左偏、右偏、不偏)。

 (6)方便的图块变换功能和实用的测量与等分功能。

 (7)数据量存储无限制,可视状态下调用文件;并且拥有多次切割和其他更多功能。

 (8)HF还具有网络版,便于学校和培训中心的培训和教学。
